N515BS-B集成了TI的窄带芯片CC1125、PA、LNA芯片，用于169M,433M,868M,915M频段，该模块具有低成本、低功耗、小体积、窄带等特点。CC1125模块采用4层板设计，拥有出色的阻抗匹配和抗干扰性。该模块主要针对擦窗机、窄带物联网、Sigfox、科研和医疗以及中远距离无线通信设备。CC1125模块采用SPI接口，方便使用。
N515BS-B（CC1125）适用于欧美免费频段。
射频接口 | 参数值 | 备注 |
工作频段 | 169M,433M,868M,915M | 支持ISM频段 |
发射功率 | +25dBm | 功率约300mW |
接收灵敏度 | -125dBm | - |
空中速率 | 0.3-200kbps | 软件编程控制 |
频率偏差 | +/-1kHz |
|
实测距离 | 5000米 | 晴朗空旷环境，天线增益3dBi，天线离地高度2.5米，空中速率1.2kbps。 |
硬件参数 | 参数值 | 备注 |
模块尺寸 | 29.5 x 21 x 3mm | - |
天线接口 | IPEX，邮票孔 | - |
模块通信接口 | SPI | - |
模块封装 | 贴片 | - |
电气参数 | 最小值 | 典型值 | 最大值 |
工作电压 | 1.8V | 3.3V | 3.6V |
PA工作电压 | 2.8V | 5V | 6V |
发射电流 |
| 200mA |
|
接收电流 |
| 27mA |
|
休眠电流 |
| 2uA |
|
工作温度 | -40℃ | 25℃ | 85℃ |
N515BS-B模块引脚定义
引脚 | 功能 | 引脚 | 功能 |
1 | RF | 11 | GPIO3 |
2 | GND | 12 | GPIO2 |
3 | GND | 13 | MOSI |
4 | VCCPA | 14 | SCK |
5 | VCC | 15 | MISO |
6 | VTCXO | 16 | GPIO0 |
7 | LNAC | 17 | CS |
8 | RXEN | 18 | GND |
9 | TXEN |
|
|
| 10 | RESET |
|
|

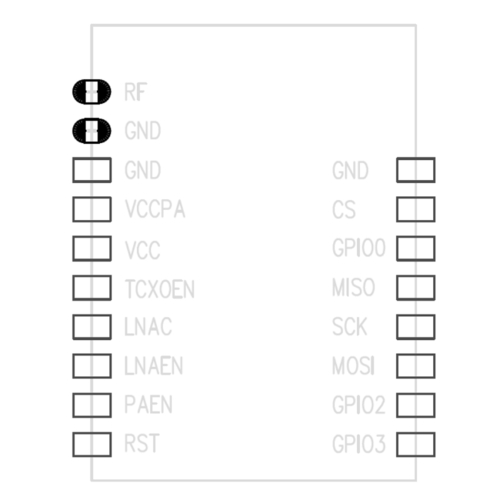

N515BS-B模块引脚图

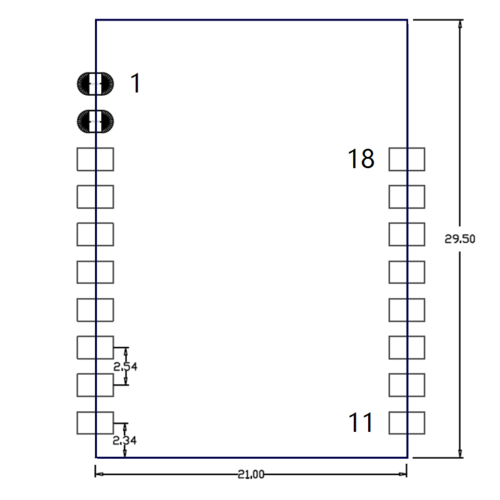

N515BS-B尺寸图
订货信息

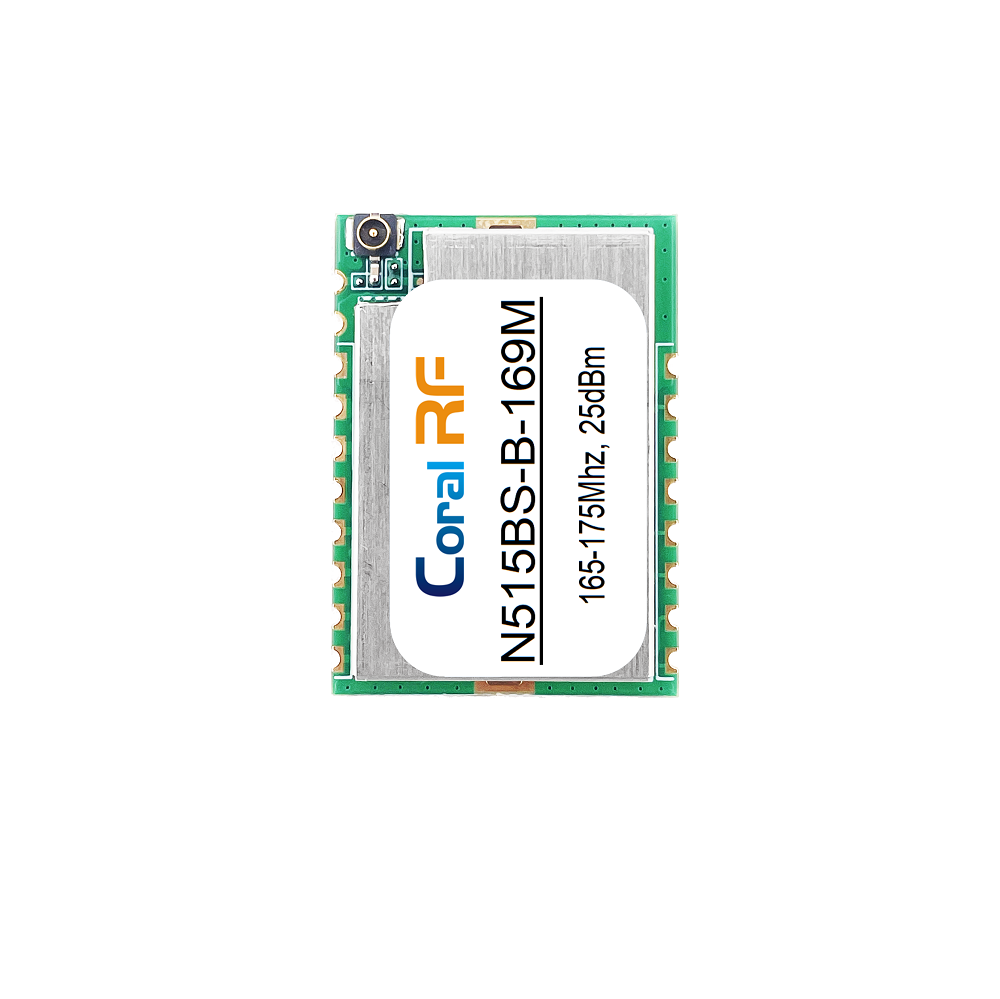

N515BS-B-169M CC1125 25DBM 165M-175Mhz

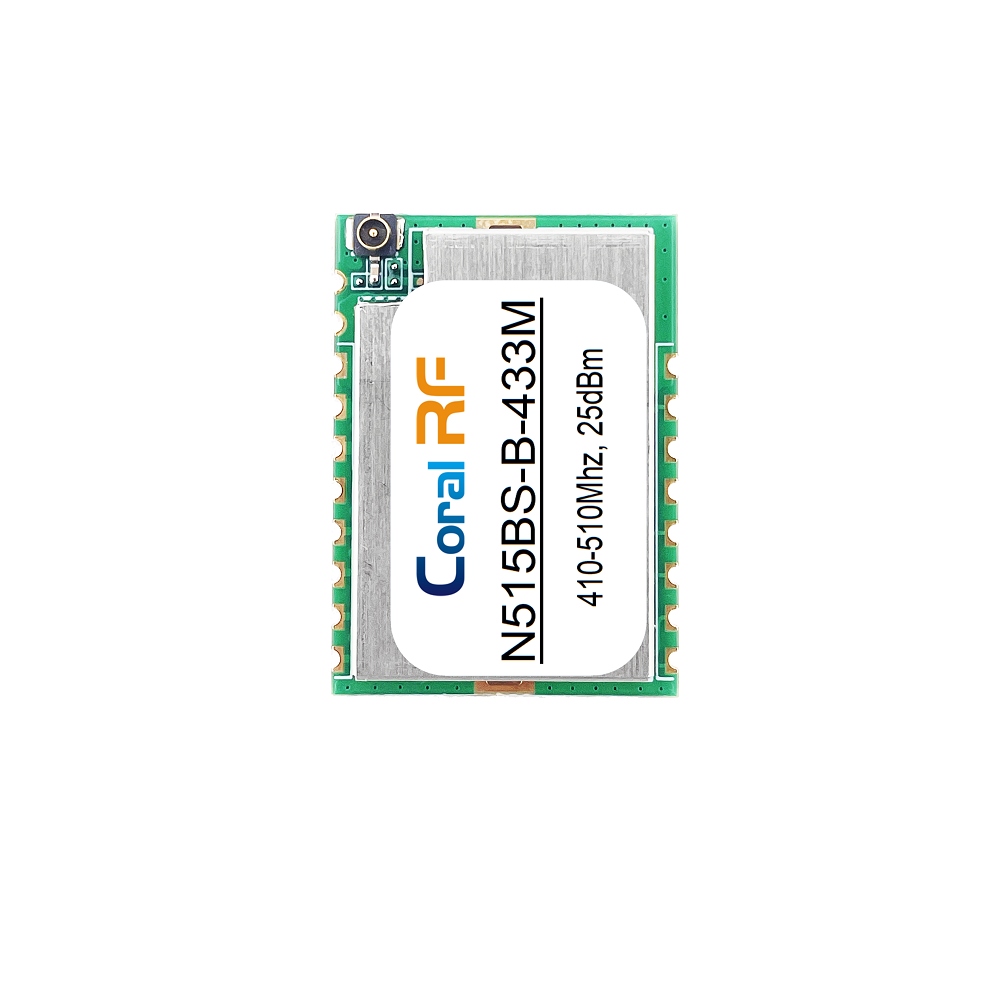

N515BS-B-433M CC1125 25DBM 410M-480Mhz

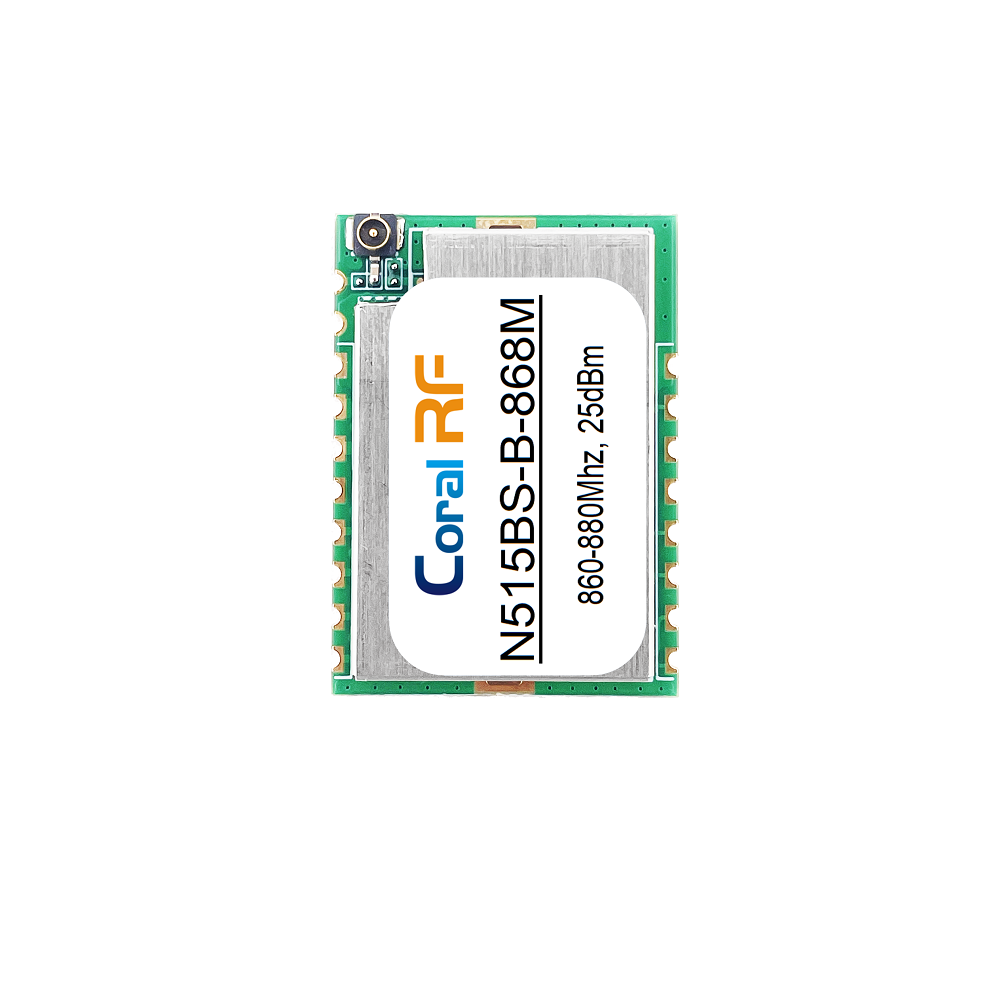

N515BS-B-868M CC1125 25DBM 860M-880Mhz
N515BS-B-915M CC1125 25DBM 910M-930Mhz
